這種混合型顯示屏將OLED屏貼在反射型液晶屏的背面,在反射型液晶屏的部分反射電極上開孔,從孔中透過OLED屏發出的光。

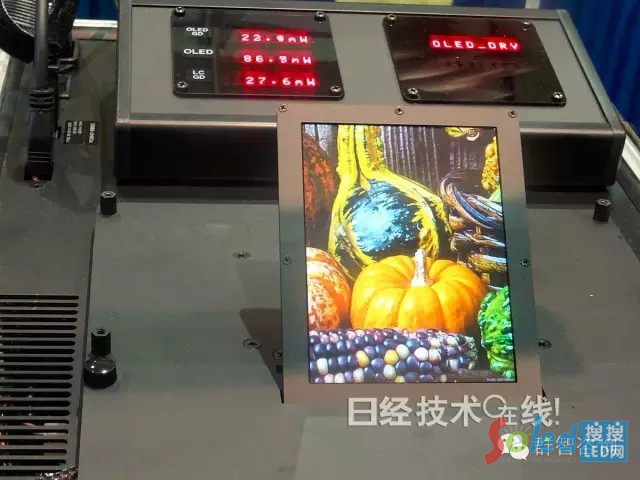

OLED的顯示

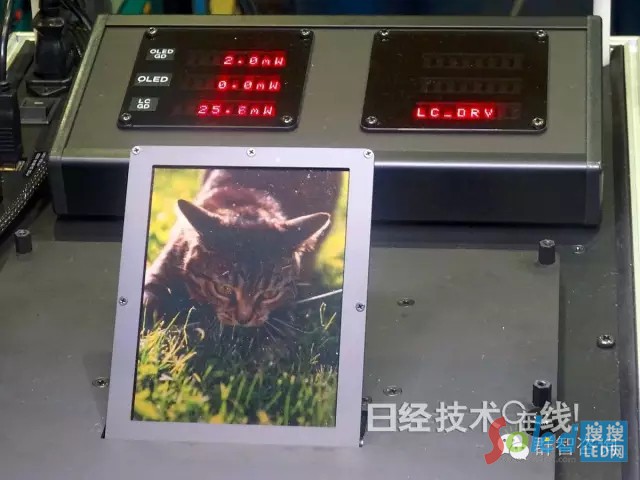

反射型液晶的顯示
制造技術方面,采用了柔性O(shè)LED顯示器的剝離技術。首先,在搬運用玻璃基板上涂剝離層,在上面形成TFT。接下來,在TFT側形成提取光的底部發光型OLED組件,利用平坦的膜覆蓋,并在上面設置玻璃。然后剝開剝離層,去掉搬運用玻璃基板。最后,在去掉了玻璃基板的TFT側張貼液晶彩色濾光片基板,注入液晶材料。
試制的顯示屏的畫面尺寸為4.38英寸,像素?cái)?shù)為768×1024。精細度為292ppi。開口率方面,液晶為76%,OLED為3.9%。為了進一步降低功耗,TFT采用既能低頻驅動,也能驅動OLED的氧化物半導體IGZO。與平時的60Hz驅動相比,通過采用1/3Hz驅動,可將反射型液晶屏的耗電量削減至約1/180。
另外,還優化了驅動方法。由此將OLED屏的顯示對比度從1111:1改善為2850:1。OLED屏與反射型液晶屏獨立驅動。OLED的每個像素(子像素)設置2個晶體管和1個電容,液晶的各像素(子像素)設置1個晶體管和1個電容器。
